濕度對表面處理和涂層應(yīng)用的影響

　　適當?shù)谋砻嫣幚砜稍鰪姳∧Ρ砻娴母街?。當對噴砂處理過的表面進行噴涂處理時，真正的問題不是時間問題：關(guān)鍵的標準是鋼水溫度始終至少比計算的露點高3°C（5°F）。這種安全余量足以適用于所有類型的涂料?？紤]時間，溫度和濕度等因素必須由檢查員負責。

　　以下因素是由濕氣引起的：

　　?高空氣濕度增強了表面水分的凝結(jié)。

　　?冷凝可能導(dǎo)致閃光生銹，導(dǎo)致涂層失效。

　　?表面冷凝，如果涂滿，可能會導(dǎo)致起泡和分層。

　　?據(jù)估計，所有過早涂層失效的60％至80％是由于不充分或不適當?shù)谋砻鏈蕚涠耆虿糠忠鸬摹?/p>

　　常見的表面處理缺陷包括閃銹，如果表面在施加第一涂層之前受到環(huán)境因素的影響而發(fā)生閃光銹蝕，并且防止涂層在噴砂之后適當?shù)卣掣降交谋砻妗?a href="/gaoshidu/gaoshidu.html" target="_blank">高濕度條件的存在經(jīng)常導(dǎo)致在金屬表面形成銹斑，導(dǎo)致起泡和分層。

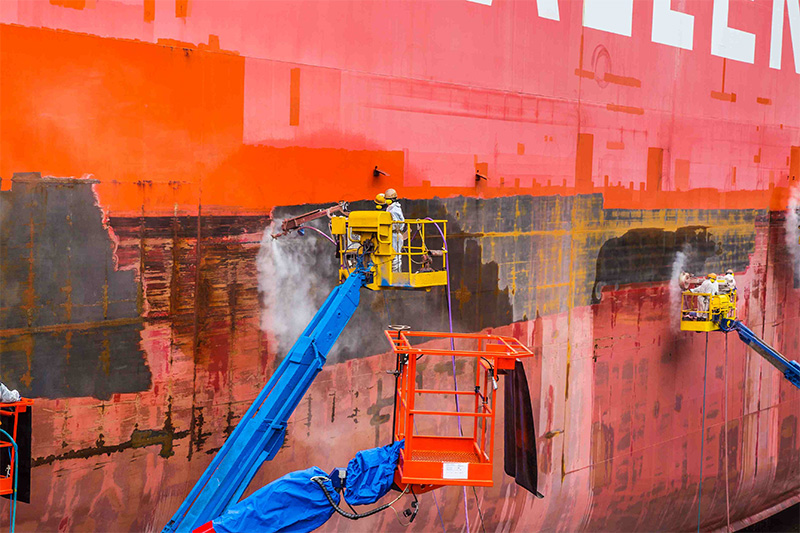

　　除非表面在使用涂層時清潔干燥，否則在大型冷卻金屬表面（如船舶內(nèi)部或石油和化學(xué)儲罐）上不能保證涂層的使用壽命。當相對濕度（RH）高或表面溫度低時，金屬表面上的噴砂和涂層操作會遇到幾個問題。

　　環(huán)境中的高濕度會在較冷的表面上以液滴的形式冷凝，導(dǎo)致金屬表面在噴砂后立即生銹。因此，涂層不能正確粘附，涂層過程可能需要重復(fù)。另外，冷凝也會引起油漆工作中的起泡，起霜和剝落問題。

　　由于在RH為45％以上時，特定環(huán)境下的冷凝速度和腐蝕速度顯著增加，因此將濕度控制在45％以下是防止腐蝕的重要因素。

　　建議使用幾種環(huán)境控制措施來確保高質(zhì)量的涂層：

　　?保持鋼表面的涂層溫度至少比空氣露點高3°C。

　　?保持要涂覆的罐內(nèi)空氣與外部空氣之間10°C的露點差。

　　?保持周圍空氣的RH低于40％。

　　除濕

　　除濕是最簡單和最具成本效益的解決方案，可確保正確的表面處理和涂層應(yīng)用，因為它可以去除涂層系統(tǒng)中的水分。在噴射和涂覆的同時對儲罐內(nèi)的空氣進行除濕有助于實現(xiàn)并保持濕度水平，從而防止結(jié)露和銹蝕。設(shè)計和應(yīng)用的除濕系統(tǒng)在爆破和涂裝操作過程中將確保油箱內(nèi)的空氣相對濕度保持在涂層制造商規(guī)定的水平，以實現(xiàn)涂層的最佳性能，從而實現(xiàn)及時完成。這個過程的好處包括以下幾點：

　　?空氣露點至少保持在表面溫度以下3°C以防止冷凝和閃銹，這是過早涂層失效的常見原因。

　　?防止涂層之間的凝結(jié)，從而減少涂層間剝離的可能性并改善固化性能。

　　?在被封閉的區(qū)域內(nèi)進行爆破時，避免積聚危險和易燃蒸氣。

　　?為現(xiàn)場人員提供通風(fēng)空氣。

　　?遵守油漆制造商的規(guī)范時，可確保高質(zhì)量的涂層。

　　?涂層的使用壽命增加1.5至2倍。

　　?內(nèi)涂層附著力明顯提高。

　　?涂層可以在一年中的任何時候應(yīng)用。

　　?停機時間可以準確計劃。

　　?項目時間和成本可以降低多達35％。

　　除濕系統(tǒng)為承包商提供了幾個優(yōu)點：

　　?在涂層施工開始前，整個表面都可以噴砂。

　　?重復(fù)表面清潔是沒有必要的。

　　?惡劣天氣不需要停機。

　　?粘附問題不太可能出現(xiàn)。

　　?提高生產(chǎn)力將減少項目的時間和成本。
